VINIAV DPA多媒體數字音頻矩陣

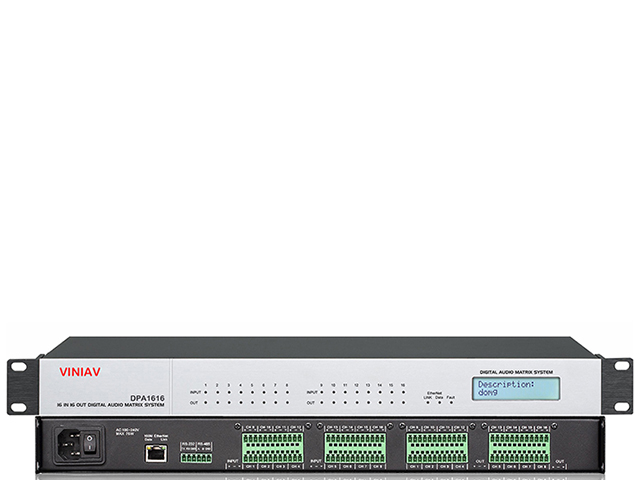

深圳龍程威尼VINIAV DPA多媒體數字音頻矩陣包含DPA0408、DPA0808、DPA1608、DPA1616等多種型號，支持最大16MIC/Line輸入，16個平衡線路輸出。
本數字音頻處理器是一臺通用型可編程數字音頻處理器，最大支持16MIC/Line輸入，支持48V幻象供電，16個平衡線路輸出。DSP具有強大的處理能力，每個輸入通道均有反饋抑制器、噪聲門、高通濾波、低通濾波、1s延時器、壓限器、16段均衡（PEQ/HighShelf/LowShelf）、每個輸出通道具有高通濾波、低通濾波、16段均衡（PEQ/HighShelf/LowShelf）、壓限器、2s延時器。整機16x16全矩陣混音。內置正弦波、粉紅噪聲、白噪聲信號發生器。可存儲32個場景預設，可自定義標簽，前面板LCD顯示屏顯示IP地址、當前預設狀態、當前運行時間，1個TCP/IP通訊端口，1個RS-232通訊端口，1個RS-485通訊端口，開放第三方控制協議。
支持?jǐn)U展墻面安裝觸摸屏控制面板，可以通過墻面控制屏設定音量、調用模式預設。
全產品系列產品通道等級：16x16、16x8、8x8、8x16可滿足各種大、中、小型專業音頻項目使用，用于會議室、多功能展廳、現場演出。
功能特點:
◆高性能浮點DSP處理芯片；
◆8/16通道平衡輸入音頻通道；
◆8/16通道支持MIC輸入；
◆每個MIC輸入支持48V幻象供電；
◆8/16個平衡音頻輸出通道；
◆8/16通道獨立的自適應反饋抑制器；
◆8/16通道自動混音；
◆ADCCS5368114dB動態；
◆ACCS4385114dB動態；
◆輸入每通道：前級放大、噪聲門、壓縮器、16段參量均衡、延時器、自動混音臺；
◆輸出每通道：16段參量均衡、分頻器、高低通濾波器、限幅器、延時器；
◆內置信號發生器：正弦波信號、粉紅噪聲、白噪聲；
◆前面板1602顯示屏顯示IP地址、當前預設；
◆開放RS-232、TCP/IP協議實現第三方控制；
◆有攝像跟蹤代碼輸出，便于通過第三方中控實現攝像聯動功能；
◆支持32組場景預設功能，可通過TCP/IP、RS-232協議調用。
技術參數:
音頻輸入.......................8或16路平衡輸入，鳳凰插頭；
標稱輸入電平...................0dBu線路或-40dBu話筒電平；
話筒前置放大增益...............0－40dB模擬增益，12dB數字增益；
最大輸入電平...................+20dBu；
輸入阻抗.......................>5kΩ平衡，>3kΩ非平衡；
共模抑制比(CMRR)...............>70dB@1kHz；
前置放大等效輸入噪聲(EIN).....<-125dBu,22Hz-22kHz；
幻象電源.......................+48VDC；
音頻輸出.......................8或16路平衡線路電平，鳳凰插頭；
標稱輸出電平...................0dBu線路電平；
輸出阻抗.......................600Ω平衡；
DSP頻率、處理能力..............400Mhz，400MIPS,2200 MFLOP；
采樣頻率量化...................48kHz，24BitADC，24BitDAC；
頻率響應........................20Hz–20kHz,+/-0.5dB；
總諧波失真......................<0.01%；20Hz～20kHz@+4dBu；
信道間串?dāng)_......................>-80dB@1kHz,典型；
設備尺寸WxDxH..................1U，480mmx300mmx44mm；
電源............................100～240VA，50/60Hz，75W；
工作環境........................最大環境操作溫度40°C。
DPA多媒體數字音頻矩陣規格參數表
尺寸：3.5" ；
分辨率：320*240；
顏色：64K色，16位RGB；
顯示器類型：TFTLCD；
亮度(cd/m2)：300；
背光燈管：LED；
背光燈壽命（平均）：>30,000小時；
對比度：500：01：00；
視角（L/R/T/B）：75／75／60／70；
安裝方式：國標86底盒；
通訊接口：RS485；
觸摸：4線精密電阻式；
觸控次數：最少80萬次；
功耗：開背光：170mA@5V,關背光：71mA@5V；
電壓輸入：9-26V；
產品尺寸：長×寬×高=86.0mm×86.0mm×27.0mm；
產品凈重：90g；
操作溫度：：–20～+70℃；
震動測試：：10to25Hz(X,Y,Z方向2G30分鐘)；
ESD測試：Air=±8KV，Contact=±4KV,classB；
高低溫測試：–25～+75℃。
